网络

该模块可以帮助你修改与网络相关的配置。

管理地址

本功能可以配置设备管理访问的虚拟交换(VLAN号)、IP地址、子网掩码、网关、DNS等相关配置。

配置完后点击【提交】可以立即生效。生效后可以改用新的管理地址进行管理。

端口列表

本功能可以配置设备的物理接口属性。

注:端口属性配置完毕后,需要点击上方的【应用配置】后方可生效

列表字段描述:

  • 【端口】:对应设备面板的物理端口号
  • 【名称】:端口的内部硬件标识号
  • 【MAC】:端口的MAC地址
  • 【TAG】:是否有TAG标记,(untag/tag)
  • 【VLAN ID】:端口所属VLAN

【编辑】:对该端口接口属性进行编辑,点击后进入如下界面:

  • 【接口类型】:选择当前接口的工作模式:LAN(Access)模式,TRUNK模式,MIRROR模式(用于接收镜像流量自学习)。
  • 【VLANID】:配置Trunk口允许通过的VLAN ID。其他接口模式无需配置,保持默认。格式为:ID编号,多个VLAN编号用“,”隔开。

编辑完成后,点击【确定】按钮完成编辑。

WAN配置

本功能可以定义设备的WAN接口。同一个WAN口支持配置多个IP地址。

注:添加、编辑、删除操作后,需要点击上方的【应用配置】后方可生效。

1、选择添加IP配置,创建一个WAN接口。

  • 序号:WAN口的自定义序号。
  • 端口:选择WAN所在的物理接口。
  • IP地址:输入WAN口的IP地址。
  • 子网掩码:输入WAN口的子网掩码。
  • 网关:输入WAN口的网关。
  • 状态:选择WAN的状态—开启、关闭。
  • 备注:自定义信息。

2、删除配置:勾选条目后,点击【删除配置】可以删除所选择WAN口配置条目。

3、应用配置:点击【应用配置】,使WAN口列表中的配置生效。

4、编辑:点击【编辑】,对当前WAN口进行编辑。

静态地址

点击【添加IP配置】配置WAN口的静态地址,IP,子网掩码,网关,以及选择状态的开启,配置完成后点击【应用配置】。

网关

本功能可以配置设备VLAN虚拟接口的网关。

注:添加、编辑、删除操作后,需要点击上方的【应用配置】后方可生效。

1、选择添加网关配置,为VLAN虚拟接口配置网关

  • 虚拟交换:选择需要配置的VLAN虚拟接口。
  • 网关:输入VLAN的网关。
  • 子网掩码:输入VLAN的子网掩码。
  • 状态:选择VLAN网关的状态—开启、关闭。
  • 备注:自定义信息。

2、删除配置:勾选条目后,点击【删除配置】可以删除所选择VLAN网关配置条目。

3、应用配置:点击【应用配置】,使VLAN网关列表中的配置生效。

4、编辑:点击【编辑】,对当前VLAN网关进行编辑。

VLAN

本功能可以划分设备VLAN与VLAN的相关端口。

注:添加、编辑、删除VLAN操作后,需要点击上方的【应用配置】后方可生效。

所有端口默认划为VLAN 1 。

1.需要先点击【编辑】将端口踢出。

2.点击端口编号使图标变灰即可。

3.点击【添加VLAN】。

  • 【VLANID】:填写需要生成的VLAN号。
  • 【VLANID修改】:此处保持默认选项【端口VLANID使用当前VLANID】。
  • 【端口选择】:鼠标点击端口编号,端口选择需要加入当前VLAN的物理端口。

选中后端口如下图显示:

端口选择完毕后,点击“确定”,完成VLAN创建与配置。

注:VLAN可以包含物理端口,也可以不包含物理端口。

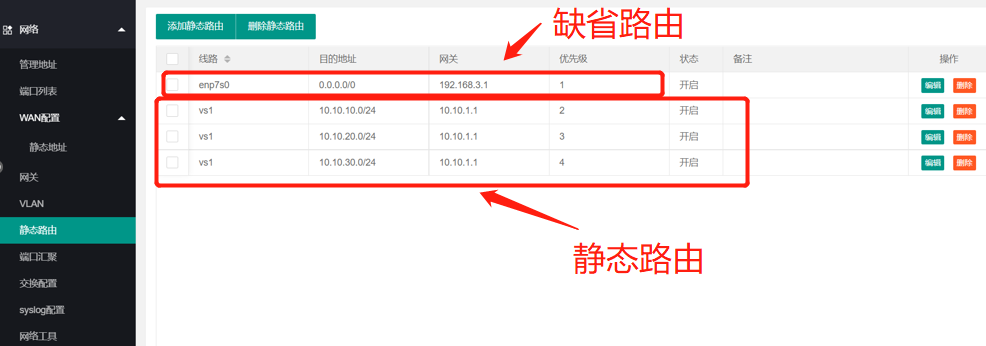

静态路由

配置路由相关信息。

端口汇聚

本功能用于创建端口汇聚,实现设备物理端口的绑定功能。

注:添加、编辑、删除操作后,需要点击上方的【应用配置】后方可生效。

  • BOND ID:自定义序号。
  • 汇聚类型:选择汇聚的分发模式。
  • 汇聚类型:选择汇聚的分发策略。
  • 端口选择:勾选需要绑定的物理端口。

*提示:关于端口汇聚算法,需要配合已有环境进行选择,如果算法不对将造成端口汇聚效果降低或者无法工作。
*

交换配置

修改agining time值,和STP值,点击【提交】可以对配置进行保存。

Syslog配置

联动分析平台使用的一个配置,可以把相应的分析平台的ip地址添加进去。

网络工具

用来测试系统内网络连通性,带有ping,syslog,route,tracert,nmap。
